一、概述

由于中压电网（3～66kV）的一些特殊性，该类产品采用四星型接法，设置公共中性点，不但可以大大降低相间过电压，而且相对地保护水平也有的提高，起到了对真空开关操作过电压的有效限制。本公司产品为复合绝缘式，结构小巧紧凑、整体全封闭成型；选用金属氧化物阀片，安全方便；特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关柜配合使用，或直接安装在小型箱式变电站内。

二、用途及执行标准

 本产品使用于交流中压3～66kV电力系统，用于防止主要由真空开关产生的操作过电压对电力设备的损害，同时兼有防雷功能。

三、选型

用户可根据被保护电器设备的不同选用相应的过电压保护器，电压等级有：3.3kV、6kV、10kV、35kV等多种规格和用途的产品供用户选择。

四、结构特点和安装尺寸

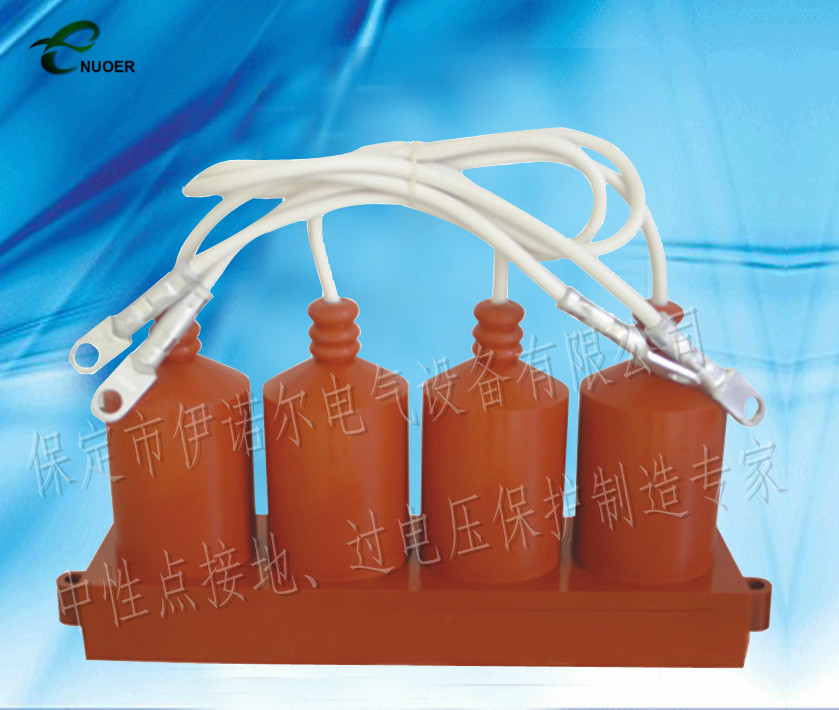

本产品结构采用四星形接法，过电压保护器Ａ、Ｂ、Ｃ、Ｄ分别采高压电缆引线，大大缩小了相间距离。由于采用对称结构，其中任意三个可分别接Ａ、Ｂ、Ｃ三相，另一相接地。

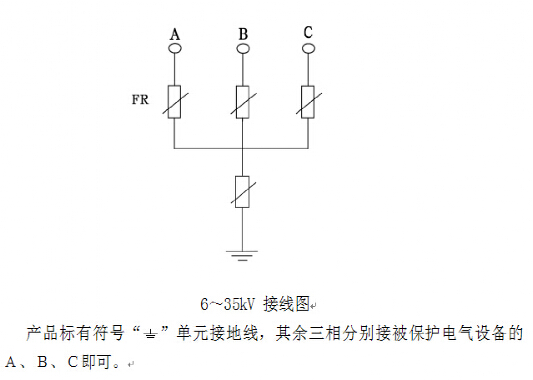

五、接线方式：

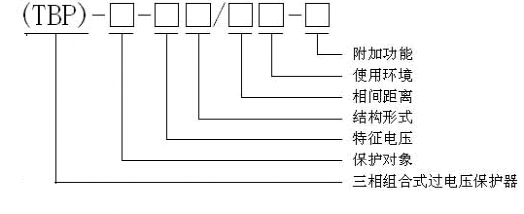

六、型号说明

保护对象：A—电机型   B－电站型（并通用于常规配电领域）   C—电容型

特征电压：有间隙产品为额定电压，包括3.8、7.6、12.7、42

       无间隙产品为系统电压，包括3、 3.15*、6、6.3*、10、10.5*、35*（其中带*的为电机型）

结构型式： F — 复合外套整体密封间隙，不标表示不带间隙

Ⅰ— 正方型底座  Ⅱ — 长方型底座（或不特别标明）

 T — T型底座

相间距离：包括85、131、150、200、310、630等

使用地点：N — 仅用于柜内              IN — 户内使用

          W1— 户内用，带电缆     W2 — 户外用，不带电缆

          GY— 仅用于高海拔地区

附加功能：J — 带计数器             IM — 带智能监测仪

七、用途：

 主要用于电厂和工厂用电系统，保护变压器开关、母线、电动机、发电机、线路、电容器组等电器设备，限制leidian过电压和操作过电压，对电器设备起到可靠的保护作用。

八、使用条件：

常规产品正常使用条件如下

1、环境温度：-40℃～±50℃；

2、海拔高度：不超过3000m； 风速35m/s；

3、电源频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；安装场所的空气中不应含化学腐蚀气体、蒸气；

4、长期施加的工频电压不得超过保护器持续运行电压；对有间隙产品，安装点短时工频电压升高不得超过保护器额定电压；

5、长期使用于异常条件，保护器需特别制作，定货时应说明；
本产品可增设自动控制设备，如放电计数器，清晰掌控工作动作状况。可以配置自动脱离装置，当设备过压或处于故障时，脱离开电网，确保正常运行。

九、订货须知：

订货时请按标准写清型号，如有特殊要求，请在订货合同中详细提出。

如需详细产品资料或图纸请咨询jdb电子电气客服

电话0312-3265117.0312-3265137
